塑料制品的加强筋和壁厚的设计关系是什么

 为了确保塑料制品的强度和刚性，而又不致使塑件的壁厚过厚，可以在塑件的适当部位设置加强筋。加强筋还可以避免塑件的变形，注塑加工在某些情况下，加强筋还可以改善塑件在注塑加工成型过程中塑料流动的情况。

⑴、加强筋的厚度不应大于壁厚的1/2，以免引起塑件表面缩影；同时从成型流动性考虑，最小不宜低于0.8mm。

⑵、在必须采用较大的加强筋时，在容易形成缩痕的部位可以设计成纹理，来遮盖缩痕。

⑶、加强筋应加脱模斜度，筋应标注大端尺寸（但是考虑加工工艺，3D图上可不做出，模具加工时EDM加工会自然产生斜度，高精度零件另论）

⑷、除特殊要求外，加强筋应尽可能矮，加强筋的高不要超过（3～4）×T（T为零件厚度）

小技巧：把表面制成拱形和波形也是增加强度和刚性的方法之一。

⑸、加强筋厚度与塑件壁厚的关系：

塑料注塑的问题分析和解决

注塑加工厂家在塑料制品生产汇总出现这些缩孔、缩水、不饱模、毛边、熔接痕、银丝、喷痕、烧焦、翘曲变形、开裂/破裂、尺寸超差及其它常见注塑问题描述、原因分析，以及在模具设计、成型工艺控制、产品设计及塑料材料等方面之解决对策。●注塑件周边缺胶、不饱模的原因分析及解决对策●批锋(毛边)的原因分析及

塑料制品在注塑中收缩率的注意事项有哪些？

塑料制品的收缩率 热塑性塑料成型收缩的形式及计算如前所述，影响热塑性塑料成型收缩的因素如下：(1)塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明

什么是双色注塑？

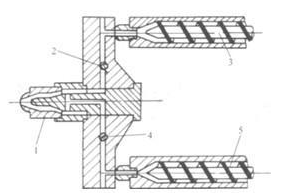

注塑生产中，所谓双色注塑成型，是指将两种不同色泽的塑料注入同一模具的成型方法。它能使塑件出现两种不同的颜色，并能使塑件呈现有规则的图案或无规则的云纹状花色，以提高塑件的实用性和美观性。 双混色注塑成型 注塑加工厂家生产中，如下图所示为双混色注

注塑产品出现尺寸差异的缺陷及解决方案

塑料制品厂在注塑产品出现尺寸差异的缺陷及解决方案分析，注塑塑料件缺陷的特征注塑过程中重量尺寸的变化超过了塑料模具、注塑机、塑料组合的生产能力。可能出现问题的原因缺陷：输入射料缸内的塑料不均。射料缸温度或波动的范围太大。注塑机容量太小。注塑压力不稳定。.螺杆复位不稳定。运

造成塑料模具损耗的几种常见原因

塑料模具是塑料加工工业中和塑料成型机配套，赋予塑料制品以完整构型和准确尺寸的工具。由于塑料品种和加工方法繁多，塑料成型机和塑料制品的结构又繁简不一，所以塑料模具的种类和结构也是多种多样的。我们在使用塑料模具时，经常会遇到模具损耗的问题，这是什么原因造成？1、塑料模具主要工作零件的材料的问题，选材
